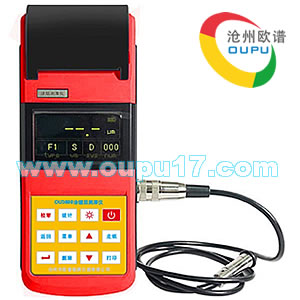

沧州欧谱OU3500涂层测厚仪是欧谱公司新研发的新产品,是一种小型便携式仪器,磁性测厚仪也称涂层测厚仪、镀层测厚仪、涂镀层测厚仪。其性能稳定、测量准确、重现性好、经济耐用。产品符合以下标准:
GB/T 4956─1985 磁性金属基体上非磁性覆盖层厚度测量 磁性方法;
GB/T 4957─1985 非磁性金属基体上非导电覆盖层厚度测量 涡流方法;
JB/T 8393─1996 磁性和涡流式覆层厚度测量仪;
JJG 889─95 《磁阻法测厚仪》;
JJG 818─93 《电涡流式测厚仪》;
1. 2.7寸OLED高亮屏,可有效降低阳光炫目的影响;
2. 零位稳定:所有涂层测厚仪测量前都要求校准零位,可以在随仪器的校零板或未涂覆的工件上校零;
仪器零位的稳定是保证测量准确的前提。一台好的测厚仪校零后,可以长时间保持零位不漂移,确保准确测量;
3. 精度高 :本公司产品简单校0后精度即可达到1-2%是目前市场上能达到A级的产品,其精度与稳定性高于国内同类产品;
4. 线性编辑:多数涂层测厚仪除了基础校零外,仪器本身没有线性编辑,使得测量重复性误差大,本仪器出厂加入线性编辑增加测量精度与重复稳定性;
5. 温度补偿:涂覆层厚度的测量受温度影响非常大。同一工件在不同温度下测量会得出很大的误差。所以好的测厚仪应该具备理想的温度补偿技术,以保证不同温度下的测量精度;
6. 独特的直流采样技术:使得测量重复性较传统交流技术有无可比拟的优越和提高;
7. 可设置限界:对限界外的测量值能自动报警;
8. 具有两种测量方式:连续测量方式和单次测量方式;
9. 红宝石探头:探头接触点的耐磨性直接影响测量的精度。普通金属接触探头,其表面磨损后会带来很大的误差;
10. 探头线:特殊订制可经受几百万次的曲折。
11. 内置镍氢可充电电池及充电控制电路;可连续工作不小于150小时;
OU3500镀层测厚仪采用了磁性和涡流两种测厚方法,可无损地测量磁性金属基体( 如钢、铁、合金和硬磁性钢等 )上非磁性覆盖层的厚度(如铝、铬、铜、珐琅、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:珐琅、橡胶、油漆、塑料等)。
本仪器广泛地应用在电镀、防腐、航天航空、化工、汽车、造船、轻工、商检等检测领域。是材料保护专业理想的仪器。
型号 | OU3500-F | OU3500-N |
测定对象 | 磁性金属上非磁性涂镀层 | 非磁性金属上绝缘层 |
测量范围 | F1、N1、F1/90型 0~1250um F400型 0~400um、F10型 0~10000um | |
测量误差 | F1、N1、F1/90-(1-3%H+1);二点校准精度1% F400-(1-3%H+0.7) 二点校准精度1% F10-(1-3%H+10) 二点校准精度1% | |
校准方法 | 一点校准、二点校准 | |
显示分辨率 | 0.1μm(测量范围小于100μm)、1μm(测量范围大于100μm) | |
存储 | 存储500个数据 | |
工作方式 | 直接方式和成组方式 | |
测量方式 | 连续测量和单次测量 | |
关机方式 | 手动关机和自动关机 | |
统计功能 | 测量次数、最大值、最小值、平均值 | |
设置限界 | 对限界外的测量值能自动报警 | |
删除功能 | 对粗大误差及错误设置可进行删除处理 | |
提示音 | 音乐铃声 | |
其它功能 | 电源欠压指示、错误提示 | |
温度补偿 | 0~50℃ | |
使用环境温度 | -10℃~60℃ | |
数据传输 | RS232电脑 | |
电源 | 6V 镍氢电池 | |
外型尺寸 | 373×115×285mm | |
重量 | 300g | |
标准配置 | 主机、F型或N型探头、校准片、基体一块、电池、数据线、上机软件、说明书、保修卡、仪器箱 |

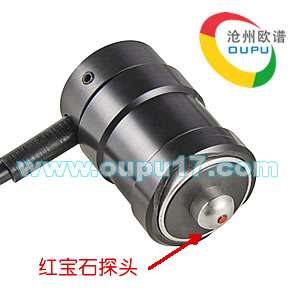

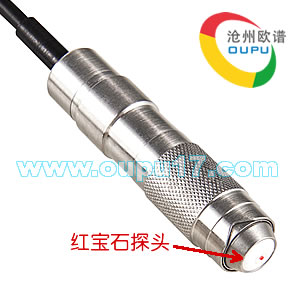

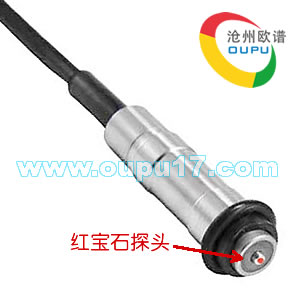

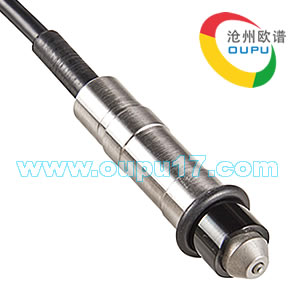

F1探头 工作原理:磁感应 测量范围:0-1250um 分辨力:100um以下0.1um,100um以上1um 示值误差:1.一点校准:±(1-3%H+1)um 2.两点校准:±(1%H+1)um 测量条件: 1.最小曲率半径:凸1.5mm 2.基体最小面积的直径:Ф7mm 3.最小临界厚度:0.5mm 探头尺寸:Ф12×47mm | N1探头 工作原理:电涡流 测量范围:0-1250um 分辨力:100um以下0.1um,100um以上1um 示值误差:1.一点校准:±(1-3%H+1)um 2.两点校准:±(1%H+1)um 测量条件: 1.最小曲率半径:凸3mm 2.基体最小面积的直径:Ф5mm 3.最小临界厚度:0.3mm 探头尺寸:Ф15×73mm | F400探头 工作原理:磁感应 测量范围:0-400um 分辨力:100um以下0.1um,100um以上1um 示值误差:1.一点校准:±(1-3%H+0.7)um 2.两点校准:±(1%H+0.7)um 测量条件: 1.最小曲率半径:凸1mm 2.基体最小面积的直径:Ф3mm 3.最小临界厚度:0.2mm 探头尺寸:Ф12×55mm |

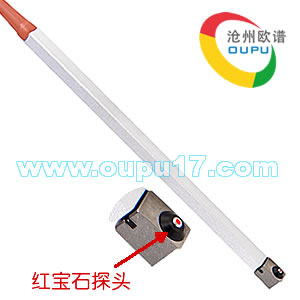

F10探头 工作原理:磁感应 测量范围:0-10000um 分辨力:1000um以下1um,1000um以上10um 示值误差:1.一点校准:±(3%H+10)um 2.两点校准:±(1%H+10)um 测量条件: 1.最小曲率半径:凸10mm 2.基体最小面积的直径:Ф40mm 3.最小临界厚度:2mm 探头尺寸:Ф27×47mm | F1/90探头 工作原理:磁感应 测量范围:0-1250um 分辨力:1000um以下1um,1000um以上10um 示值误差:1.一点校准:±(1-3%H+1)um 2.两点校准:±(1%H+1)um 测量条件: 1.最小曲率半径:平直 2.基体最小面积的直径:Ф7mm 3.最小临界厚度:0.5mm 探头尺寸:Ф7.5×11×200mm |
