镀层测厚仪、涂层测厚仪和覆层测厚仪的定义

发布时间:2024-12-02人气:53

镀层测厚仪、涂层测厚仪和覆层测厚仪的定义

镀层泛指电镀,喷镀等工艺方法形成的覆盖层;涂层泛指喷涂,涂抹,粉刷的工艺形成的覆盖层;覆层基本涵盖前两种。

镀层测厚仪对材料表面保护、装饰形成的覆盖层进行厚度测量的仪器,测量的对象包括涂层、镀层、敷层、贴层、化学生成膜等(在有关和国际标准中称为覆层(coating))。覆层厚度测量已成为加工工业、表面工程质量检测的重要一环,是产品达到优等质量标准的手段。为使产品国际化,我国出口商品和涉外项目中,对覆层厚度有了明确的要求。

分类:

涂镀层测厚仪根据测量原理一般有以下五种类型:

  1.沧州欧谱磁性测厚法:适用导磁材料上的非导磁层厚度测量.导磁材料一般为:钢\铁\银\镍.此种方法测量精度高

  2.涡流测厚法:适用导电金属上的非导电层厚度测量.此种方法较磁性测厚法精度低

  3.超声波测厚法:目前国内还没有用此种方法测量涂镀层厚度的,国外个别厂家有这样的仪器,适用多层涂镀层厚度的测量或则是以上两种方法都无法测量的场合.但一般价格昂贵\测量精度也不高.

  4.电解测厚法:此方法有别于以上三种,不属于无损检测,需要破坏涂镀层.一般精度也不高.测量起来较其他几种麻烦

  5.放射测厚法:此种仪器价格非常昂贵(一般在10万RMB以上),适用于一些特殊场合.

  国内目前使用为普遍的是第1,2两种方法。

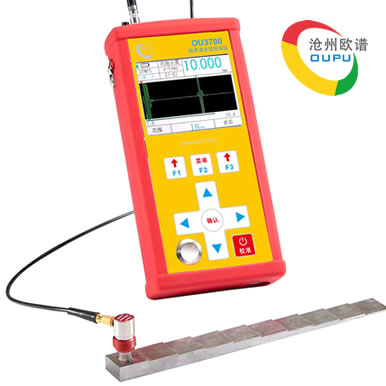

  镀层测厚仪 镀层测厚仪涂镀层测厚仪

测量方法:

覆层厚度的测量方法主要有:楔切法,光截法,电解法,厚度差测量法,称重法,X射线荧光法,β射线反向散射法,电容法、磁性测量法及涡流测量法等。这些方法中前五种是有损检测,测量手段繁琐,速度慢,多适用于抽样检验。

  X射线和β射线法是无接触无损测量,但装置复杂昂贵,测量范围较小。因有放射源,使用者必须遵守射线防护规范。X射线法可测极薄镀层、双镀层、合金镀层。β射线法适合镀层和底材原子序号大于3的镀层测量。电容法仅在薄导电体的绝缘覆层测厚时采用。

  随着技术的日益**,特别是近年来引入微机技术后,采用磁性法和涡流法的测厚仪向微型、智能、多功能、高精度、实用化的方向进了一步。测量的分辨率已达0.1微米,精度可达到1%,有了大幅度的提高。它适用范围广,量程宽、操作简便且价廉,是工业和科研使用广泛的测厚仪器。

  采用无损方法既不破坏覆层也不破坏基材,检测速度快,能使大量的检测工作经济地进行。

X射线镀层测厚仪是将X射线照射在样品上,通过从样品上反射出来的**次X射线的强度来。测量镀层等金属薄膜的厚度,因为没有接触到样品且照射在样品上的X射线只有45-75W左右,所以不会对样品造成损坏。同时,测量的也可以在10秒到几分钟内完成。

测量原理:

一. 磁吸力测量原理及测厚仪

  磁铁(测头)与导磁钢材之间的吸力大小与处于这两者之间的距离成一定比例关系,这个距离就是覆层的厚度。利用这一原理制成测厚仪,只要覆层与基材的导磁率之差足够大,就可进行测量。鉴于大多数工业品采用结构钢和热轧冷轧钢板冲压成型,所以磁性测厚仪应用广。测厚仪基本结构由磁钢,接力簧,标尺及自停机构组成。磁钢与被测物吸合后,将测量簧在其后逐渐拉长,拉力逐渐增大。当拉力刚好大于吸力,磁钢脱离的一瞬间记录下拉力的大小即可获得覆层厚度。新型的产品可以自动完成这一记录过程。不同的型号有不同的量程与适用场合。



  这种仪器的特点是操作简便、坚固耐用、不用电源,测量前无须校准,价格也较低,很适合车间做现场质量控制。

  二. 磁感应测量原理

  采用磁感应原理时,利用从测头经过非铁磁覆层而流入铁磁基体的磁通的大小,来测定覆层厚度。也可以测定与之对应的磁阻的大小,来表示其覆层厚度。覆层越厚,则磁阻越大,磁通越小。利用磁感应原理的测厚仪,原则上可以有导磁基体上的非导磁覆层厚度。一般要求基材导磁率在500以上。如果覆层材料也有磁性,则要求与基材的导磁率之差足够大(如钢上镀镍)。当软芯上绕着线圈的测头放在被测样本上时,仪器自动输出测试电流或测试信号。早期的产品采用指针式表头,测量感应电动势的大小,仪器将该信号放大后来指示覆层厚度。近年来的电路设计引入稳频、锁相、温度补偿等地新技术,利用磁阻来调制测量信号。还采用砖利设计的集成电路,引入微机,使测量精度和重现性有了大幅度的提高(几乎达一个数量级)。现代的磁感应测厚仪,分辨率达到0.1um,允许误差达1%,量程达10mm。

  磁性原理测厚仪可应用来准确测量钢铁表面的油漆层,瓷、搪瓷防护层,塑料、橡胶覆层,包括镍铬在内的各种有色金属电镀层,以及化工石油待业的各种防腐涂层。

  三. 电涡流测量原理

  高频交流信号在测头线圈中产生电磁场,测头靠近导体时,就在其中形成涡流。测头离导电基体愈近,则涡流愈大,反射阻抗也愈大。这个反馈作用量表征了测头与导电基体之间距离的大小,也就是导电基体上非导电覆层厚度的大小。由于这类测头专门测量非铁磁金属基材上的覆层厚度,所以通常称之为非磁性测头。非磁性测头采用高频材料做线圈铁芯,例如铂镍合金或其它新材料。与磁感应原理比较,主要区别是测头不同,信号的频率不同,信号的大小、标度关系不同。与磁感应测厚仪一样,涡流测厚仪也达到了分辨率0.1um,允许误差1%,量程10mm的高水平。

  采用电涡流原理的测厚仪,原则上对所有导电体上的非导电体覆层均可测量,如航天航空器表面、车辆、家电、铝合金门窗及其它铝制品表面的漆,塑料涂层及阳极氧化膜。覆层材料有一定的导电性,通过校准同样也可测量,但要求两者的导电率之比至少相差3-5倍(如铜上镀铬)。虽然钢铁基体亦为导电体,但这类任务还是采用磁性原理测量较为合适。

测量值精度的影响因素:

1.影响因素的有关说明

  a基体金属磁性质

  磁性法测厚受基体金属磁性变化的影响(在实际应用中,低碳钢磁性的变化可以认为是轻微的),为了避免热处理和冷加工因素的影响,应使用与试件基体金属具有相同性质的标准片对仪器进行校准;亦可用待涂覆试件进行校准。

  b基体金属电性质

  基体金属的电导率对测量有影响,而基体金属的电导率与其材料成分及热处理方法有关。使用与试件基体金属具有相同性质的标准片对仪器进行校准。

  c基体金属厚度

  每一种仪器都有一个基体金属的临界厚度。大于这个厚度,测量就不受基体金属厚度的影响。本仪器的临界厚度值见附表1。

  d边缘效应

  本仪器对试件表面形状的陡变敏感。因此在靠近试件边缘或内转角处进行测量是不可靠的。

  e曲率

  试件的曲率对测量有影响。这种影响总是随着曲率半径的减少明显地增大。因此,在弯曲试件的表面上测量是不可靠的。

  f试件的变形

  测头会使软覆盖层试件变形,因此在这些试件上测出可靠的数据。

  g表面粗糙度

  基体金属和覆盖层的表面粗糙程度对测量有影响。粗糙程度增大,影响增大。粗糙表面会引起系统误差和偶然误差,每次测量时,在不同位置上应增加测量的次数,以克服这种偶然误差。如果基体金属粗糙,还必须在未涂覆的粗糙度相类似的基体金属试件上取几个位置校对仪器的零点;或用对基体金属没有腐蚀的溶液溶解除去覆盖层后,再校对仪器的零点。

  g磁场

  周围各种电气设备所产生的强磁场,会严重地干扰磁性法测厚工作。

  h附着物质

  本仪器对那些妨碍测头与覆盖层表面紧密接触的附着物质敏感,因此,必须**附着物质,以保证仪器测头和被测试件表面直接接触。

  i测头压力

  测头置于试件上所施加的压力大小会影响测量的读数,因此,要保持压力恒定。

  j测头的取向

  测头的放置方式对测量有影响。在测量中,应当使测头与试样表面保持垂直。

  2.使用仪器时应当遵守的规定

  a基体金属特性

  对于磁性方法,标准片的基体金属的磁性和表面粗糙度,应当与试件基体金属的磁性和表面粗糙度相似。

  对于涡流方法,标准片基体金属的电性质,应当与试件基体金属的电性质相似。

  b基体金属厚度

  检查基体金属厚度是否超过临界厚度,如果没有,可采用3.3中的某种方法进行校准。

  c边缘效应

  不应在紧靠试件的突变处,如边缘、洞和内转角等处进行测量。

  d曲率

  不应在试件的弯曲表面上测量。

  e读数次数

  通常由于仪器的每次读数并不完全相同,因此必须在每一测量面积内取几个读数。覆盖层厚度的局部差异,也要求在任一给定的面积内进行多次测量,表面粗造时更应如此。

  f表面清洁度

  测量前,应**表面上的任何附着物质,如尘土、油脂及腐蚀产物等,但不要除去任何覆盖层物质

  涂镀层测厚仪中F,N以及FN的区别:

  F代表ferrous 铁磁性基体,F型的涂层测厚仪采用电磁感应原理,来测量钢、铁等铁磁质金属基体上的非铁磁性涂层、镀层,例如:漆、粉末、塑料、橡胶、合成材料、磷化层、铬、锌、铅、铝、锡、镉、瓷、珐琅、氧化层等。

  N代表Non-ferrous非铁磁性基体,N型的涂层测厚仪采用电涡流原理;来测量用涡流传感器测量铜、铝、锌、锡等基体上的珐琅、橡胶、油漆、塑料层等。

  FN型的涂层测厚仪既采用电磁感应原理,又采用采用电涡流原理,是F型和N型的二合一型涂层测厚仪。
